ТЕХНОНИКОЛЬ 2К
|
Розничная цена 3 900 ₽ |
Оптовая цена (при заказе > 60 000 ₽) под запрос |
- Описание товара
- Преимущества
- Область применения
- Технические характеристики
- Способ применения
- Техническая документация
- Отзывы
Описание ТЕХНОНИКОЛЬ 2К
|
ТЕХНОНИКОЛЬ 2К – высококачественный двухкомпонентный полиуретановый герметик, предназначен для герметизации межпанельных стыков, щелей, трещин при строительстве и ремонте всех типов зданий и сооружений гражданского и промышленного назначения. Материал, является композицией, состоящей из двух компонентов: компонент А (тиксотропная паста белого или серого цвета без посторонних включений, и компонент Б (вязкая прозрачная жидкость), после смешивания компонентов А и Б в результате химической реакции происходит полимеризация герметика. Скорость отверждения увеличивается с ростом температуры. Основная масса (компонент A) поставляется в пластиковом ведре, в котором также находится отвердитель (компонент Б) в полиэтиленовой упаковке. Комплектуется в соотношении компонентов A:Б, готовом для непосредственного смешивания. После отверждения герметик обладает отличной адгезией к основным строительным материалам. Обладает широким диапазоном рабочих температур (от −60°С до +70°С), высокой эластичностью, устойчивостью к ультрафиолету. Окрашивается акриловыми фасадными красками. |
Преимущества ТЕХНОНИКОЛЬ 2К
- Для швов с максимальной деформацией до 25%.
- Имеет высокую адгезию к бетону, кирпичу, дереву и ПВХ.
- Высокая устойчивость к атмосферным воздействиям.
- Широкий диапазон температур эксплуатации.
- Отличная тиксотропность, не течет в вертикальных швах.
- Можно наносить при минусовой температуре.
- Компоненты герметика легко перемешиваются.
- Окрашиваемый.
Область применения ТЕХНОНИКОЛЬ 2К
- Применяется для надежной герметизации межпанельных стыков, щелей, трещин при строительстве и ремонте всех типов зданий и сооружений гражданского и промышленного назначения.
- Герметизация стыков вертикальных и наклонных строительных конструкций.
- Герметизация деформационных швов с максимальной деформацией ±25%.
- Герметизация монолитных и сборных железобетонных конструкций.
- Герметизация швов и трещин в горизонтальных конструкциях (полах) при отсутствии механической нагрузки.
- Может применяться в жилых помещениях при условии полного отверждения герметика до начала эксплуатации помещения.
- Может применяться во всех климатических районах по СНиП 23-01.
Технические характеристики ТЕХНОНИКОЛЬ 2К
| Цвет | Белый, серый |
| Консистенция | Паста |
| Плотность | 1,45±0,02 г/см³ |
| Жизнеспособность | 5-9 ч |
| Условная прочность в момент разрыва на образцах-лопатках | 0,3 МПа |
| Относительное удлинение в момент разрыва на образцах-лопатках | 350% |
| Условная прочность в момент | 0,25 МПа |
| Относительное удлинение в момент разрыва на образцах-швах | 300% |
| Сопротивление текучести | 1 мм |
| Характер разрушения | Когезионный |
| Температура нанесения | −10°С ... +35°С |
| Температура эксплуатации | −60°С ... +70°С |
| Срок хранения | 12 месяцев |
Способ применения ТЕХНОНИКОЛЬ 2К

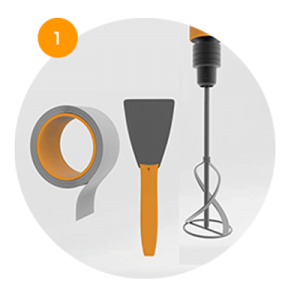

Для проведения монтажа герметика необходимо:
|

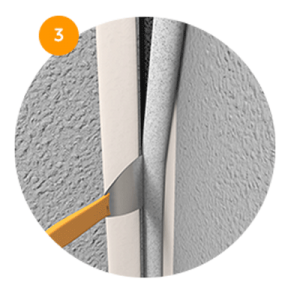

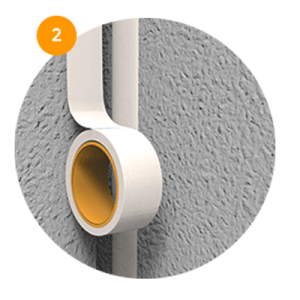

Перед нанесением необходимо очистить поверхность от: пыли, приставшего раствора, ранее применяемых герметиков, снега, наледи. Герметик может наноситься как на сухую, так и на влажную поверхность,но наличие капельной влаги не допускается. Чтобы шов выглядит эстетично, на края стыкуемых поверхностей наклеивают монтажный скотч. |

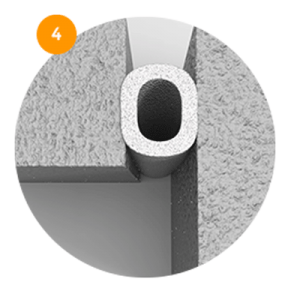

Для теплоизоляции используем жгут Вилатерм. Он служит подосновой для нанесения герметика. В ширь он должен быть обжат на 20-50% от своего первоначального диаметра. Наращивать жгуты следует на расстоянии не менее 0,5 м от мест пересечения горизонтальных и вертикальных стыков. |
Пенополиуретановые жгутывыполняют несколько функций:
Герметик не прилипает к жгуту. Благодаря этому исключается трехсторонняя адгезия герметика в шве и деформации приходятся на весь слой, в отличие от швов из монтажной пены. |

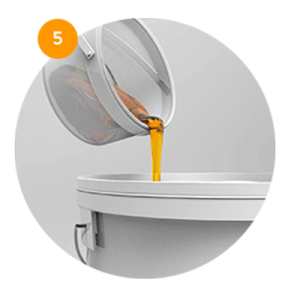

Необходимо смешать компоненты соблюдая следующие условия: При большем количестве отвердителя, герметик быстрее затвердеет, но будет менее прочен при деформации. При меньшем количестве он не отвердевает и остается липким. В зимнее время, перед смешиванием , герметик нужно выдержать в помещении не менее суток при t+23°С. |

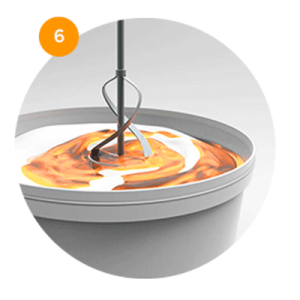

Перемешивайте оба компонентапри помощи низкооборотной дрели с лопастной насадкой около 10 минут ( не более 300 оборотов в минуту), до образования однородной массы. |

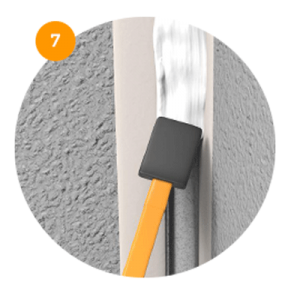

В деформационный шов герметик рекомендуется наносить с помощью резинового шпателя. Толщина слоя должна быть не менее 3 мм. При ширине шва более 40 мм герметизацию рекомендуется выполнять в 2 приема: сначала герметик наносится вдоль граней шва. Затем нанесение производится в середине стыка. |

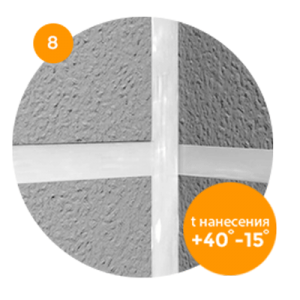

Жизнеспособность герметика при t+23°С не менее 6 часов (с понижением t увеличивается). Зимняя рецептура не менее 3 ч. Время полного отверждения при t+23°С до 48 часов (с понижением t время отверждения увеличивается). После отверждения герметика можно удалить молярный скотч. |
Расход герметика ТЕХНОНИКОЛЬ 2К на 1 п.м. шва рассчитывается по формуле: m=v∙ρ ∙k (грамм)
- v — объём шва, (ширина×глубина×100) см³
- ρ — плотность герметика, г/см³
- k =1,1 (коэфициент заполнения шва)
0.38 Мб
Алина
